MSSC - Marsh TDE-2100

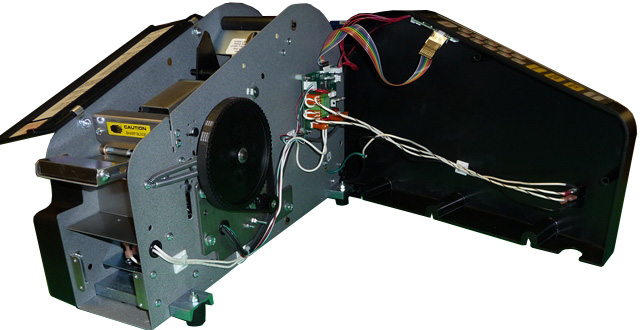

Key Drum Area

Main Parts List - Top Cover Area - Loose Parts Area - Bottle Side Area

Key Drum Area - Tape Basket Area - Solenoid Area

Part Number Description Notes
RP40110 FOOT CHANNEL
RP40115 RUBBER FOOT
RP40230 FEED WHEEL SHAFT
RP40305 LEFT SIDE COVER
RP40310 TOP COVER ASSEMBLY This assembly includes top cover with logo, 2 hinges, 2 screws
RP40325 CUTTER GUARD W/ SCREWS
RP40701 CUTTER REPAIR KIT TD2100 This kit includes cutter blade holder, movable cutter blade,  removable fixed blade,  2 cutter guides, 2 fixed blade shoes, 2 fixed blade shoe springs, 2 button head screws,  2 socket head cap screws,  1 hex socket set screw
RP40710 CUTTER BLADE-MOVABLE TD2100
RP40715 CUTTER BLADE-FIXED TD2100
RP40740 CUTTER SPRINGS, FIXED BLADE (4)
RP42210 TD2100 MOTOR 120V
RP42220 SMALL TIMING PULLEY
RP42230 LARGE TIMING PULLEY
RP42240 TIMING BELT
RP42301 RIGHT SIDE COVER ASSY INCHES This assembly includes TDE right side cover, display board,  keypad, keypad insert, nylon washer, hex nut
RP42301-4 RIGHT SIDE COVER ASSY-METRIC STD SAME AS ABOVE
RP42401 CONTROLLER BOARD ASSY-110V

This assembly includes controller board, 4 circuit board standoffs,  4 nylon washers, 4 hex nuts,  4 Phil Pan Head Zinc Screws

RP42402 CONTROLLER BOARD ASSY-220V

This assembly includes controller board, 4 circuit board standoffs,  4 nylon washers, 4 hex nuts,  4 Phil Pan Head Zinc Screws

RP42405 DISPLAY BOARD ASSY This assembly includes display board,  2 - 4 pin neutral connectors, 2 ft 22 AWG Red Wire
RP42800 TD2100 KEYPAD, STANDARD
RP42802 TD2100 KEYPAD, PREMIUM SHORT
RPJ500-0043-001 CORD, POWER SUPPLY
